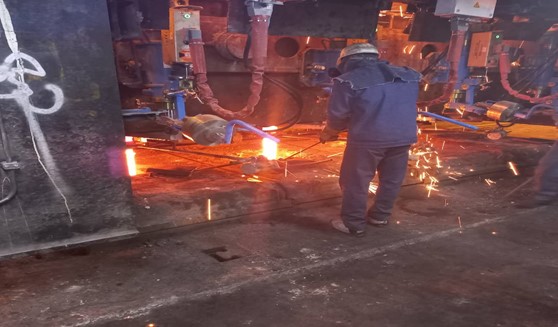

ماشین ریختهگری پیوسته بیلت فولاد ویان همدان یکی از پیشرفتهترین و مجهزترین ماشین های ریختهگری بروز دنیا از شرکت های اروپایی می باشد که قادر است انواع گریدهای فولادی را در مقاطع مختلف از جمله:
SAE1006, SAE1008, SAE1022, SAE1018, C10, SG2, SG3, SWRY11, RST, RST34-2, C42D2, 25MoCr4, C22, 42CrMo4, C45, 58CrV4, S2, C62D2, C68D2, C82D2, C72D2, 70CR2 ….
تولید نماید.
این تجهیزات ریخته گری بسته توسط شرکت اینتکو اتریش و تجهیزات همزن مغناطیسی قالب از شرکت ارگولاین ایتالیا بتازگی راه اندازی شده و در حال بهره برداری است.
مشخصات و توانایی های ماشین ریخته گری پیوسته فولاد ویان به شرح زیر میباشد:
قابلیت تولید انواع بیلت از گریدهای فولادی کربنی و کم آلیاژ در سایز های 100 الی 160 میلی متر مجهز به سیستم کنترل کننده رادیواکتیو سطح قالب ( Mould Level Control system) و مجهز به سیستم همزن مغناطیسی مذاب قالب
(EMS-electromagnetic mould stirrers) و نازل های تاندیش به قالب از نوع SEN و SES به گونه ای طراحی شده است که مذاب با استفاده از نازل تاندیش در تمام مدت فرایند ریخته گری هیچگونه تماسی با هوای محیط ندارد،و با دمش گاز آرگون جذب اکسیژن و گاز های موجود در هوا به حداقل خواهد رسید و منجر به تولید فولاد بسیار تمیز و عاری از هرگونه ناخالصی خواهد بود.
مزایای اصلی تجهیزات کنترل سطح قالب Mould level control system عبارتند از:
• انجام عملیات ریخته گری و کنترل کیفیت
Casting Operation and Quality
• مکانیزم راداستوپری خروج مذاب از تاندیش برای عملکرد پایدار
Rigid stopper rod mechanism for stable operation
• پر کردن خودکار مذاب قالب و شروع عملکرد ریخته گری
Automatic mould filling and start of cast function
• کنترل دقیق و پایدار مذاب سطح قالب تحت شرایط ریخته گری ناپایدار برای بهبود کیفیت سطح
Accurate and stable Mould Level Control under instable casting conditions for improved surface quality
• پایداری دقیق سطح قالب 1.5 - 2.0 ≤+/- میلی متر با استفاده از سیستم تشخیص سطح قالب رادیواکتیو
Accurate mould level stability of ≤+/- 1.5 - 2.0 mm using radioactive mould level detection system
• محافظت در برابر پارگی خط و سرریز مذاب
Break-out and overflow protection
• طراحی سیستم سروو Servo محرک برای واکنش سریع خروج مذاب از تاندیش
Design of servo-actuator for fast reaction
• محرک سروو الکترومکانیکی بدون نیاز به جدا کردن کابل ها و اتصالات روی ماشین تاندیش کار نصب می شود
Electro-mechanical servo actuator will be installed on the tundish car without the need to unplug/plug cables and connections.
• کنترل دستی سطح قالب با سیستم اهرمی (به جای پتانسیومتر) برای افزایش ایمنی عملیاتی/زمان واکنش و حساسیت برای تداخل/کنترل دستی
Manual mould level control with lever system (instead of potentiometer) for increased operational safety/reaction time and sensitivity for manual interference/control
غیرفعال کردن کنترل خودکار با قطع برق (دکمه های فشاری با نشانگر) انجام می شود
Disabling of automatic control is performed by electrical disconnection (push-buttons with indicators)
• افزایش ایمنی اپراتور با حذف سیستم هیدرولیک برای کنترل استوپر روی تاندیش کار- افزایش طول سکونس
Increased operator safety by eliminating hydraulic system for stopper control on tundish car
Increased Sequence Length
• تشخیص خودکار گرفتگی و تمیز کردن نوک استوپر با فلاشینگ گاز
Automatic clogging detection and cleaning of stopper tip by flushing
• عملکرد ضد گرفتگی
Anti-clogging function
• عملکرد ضد سایش Anti-SEN با تغییر سطح قالب به عنوان تابع زمان
Anti-SEN wear function by variation of mould level as function of time
• همزن الکترو مغناطیسی قالب (M-EMS):
• M-EMSبرای بهبودکیفیت بیلت و ثبات فرآیند با القای چرخش ذوب در قالب نصب شده است
M-EMS is installed for improving billet quality and process stability by induction of a rotating
•میدان مغناطیسی داخل سیم پیچ برای القای چرخش فولاد مایع در داخل قالب
Magnetic field inside the coil to induce rotation of the liquid steel inside the mould
• برای ریختهگری غوطهوری، همزن الکترو مغناطیسی قالب (M-EMS):
در یک موقییت پایین در قالب نصب می شود تا مستقیما در سطح متالوژی مینسک عمل کند
For submerged casting, the M-EMS are installed at a low position in the mould to directly act at the meniscus level
ویژگی های اصلی سیستم همزن الکتریکی قالب مذاب:
• افزایش پایداری فرآیند Increased process stability
• بهبود پایداری سطح قالب Improved mould level stability
• کاهش خطر بروز پارگی خط Reduced risk of break-outs
• افزایش سرعت ریخته گری Increased casting speed
• کاهش خطر ایجاد مک و حفره گازی / pinholes / blowholes
تاریخ درج: 1402/08/08
منبع خبر: روابط عمومی فولاد ویان
